30W سگنل شیلڈنگ پاور یمپلیفائر ماڈیول

انڈیکس

پیرامیٹر

کام کرنے کی فریکوئنسی

آؤٹ پٹ سی ڈبلیو سنترپت طاقت

30W (45dbm) ± 1DBM سے زیادہ یا اس کے برابر

میں - بینڈ کو فلیٹنس حاصل کریں

1.5db سے کم یا اس کے برابر

ورکنگ کرنٹ

1.7a سے کم یا اس کے برابر

آؤٹ پٹ vswr

2.6 سے کم یا اس کے برابر

بے ترتیبی دبانے

65dbc سے زیادہ یا اس کے برابر

ہارمونک دبانے

-8dbc سے زیادہ یا اس کے برابر

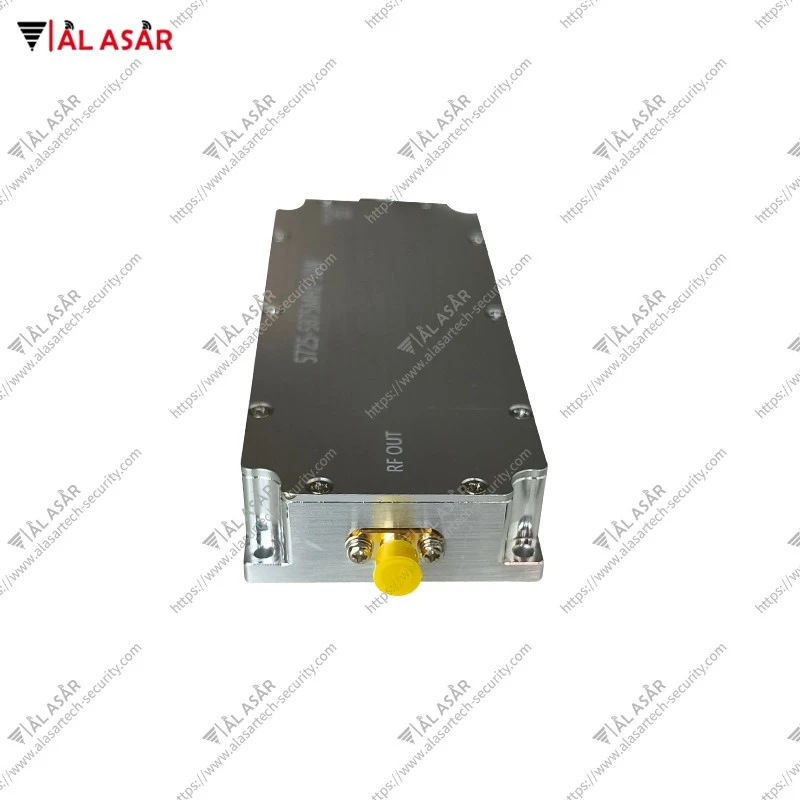

آریف آؤٹ پٹ انٹرفیس

سیم - f

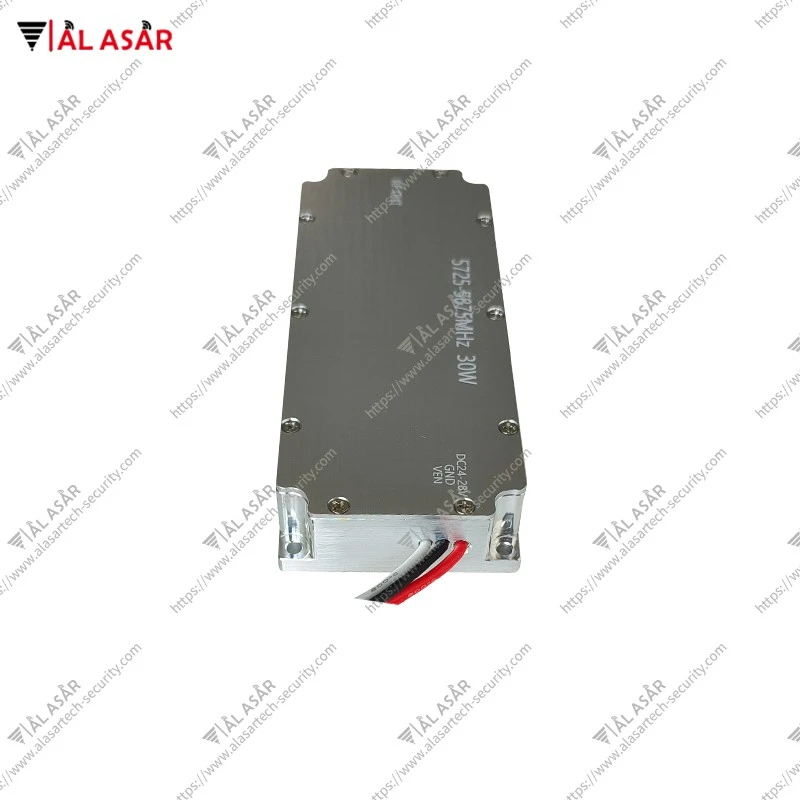

28V بجلی کی فراہمی کا انٹرفیس

گراؤنڈنگ پلیٹ/ ریڈ - سیاہ تاروں کے ساتھ کیپسیٹر کے ذریعہ - فیڈ

وی سی سی بجلی کی فراہمی

ڈی سی: 27-30V

وی سی سی میکس وولٹیج

+30V

کنیکٹر کے بغیر جہت

127.5 × 59.5 × 18 ملی میٹر

محیطی درجہ حرارت

-20^oC~+55^oC

تنصیب کا طریقہ

پاور یمپلیفائر ٹیسٹن کے لئے ریڈی ایٹر کو انسٹال کرنے کی ضرورت ہے
